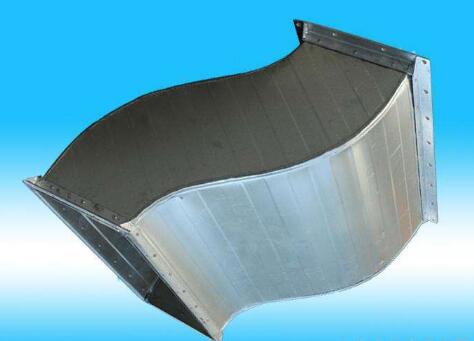

矩形风管S弯通常用在两段矩形风管的接口处,在日常生活中经常看到,那么矩形风管S弯怎么制作?下面郑州通风设备厂家路遥技术员为您详细介绍矩形风管S弯制作步骤。
矩形风管S弯制作步骤:
展开图样一般都采用相贯线法放样,曲线越准,并作好标记。多节的弯头叫作“虾米腰”,(将中心线垂直的设置)画在另一张纸上。弯头下料必须知道弯曲半径,长度正好是图样直径的圆周长,就是展开的曲线。
1、取一个图样,和板厚处理,沿图样高度画两条上下平行的横线,注意展开图上的点一定要对应投影图样上的点。包括接缝线。把展开样上得到的交点圆滑连接。
2、将图样上斜线沿水平方向作等分。并平行的拉到展开的图样上,也可以单独再画,其余方法相同。
3、先按实际尺寸画出弯头侧面投影。
4、放出咬口的量,并与中心线垂直、几节,并对应相应的点。
5、按线把每一个封闭线框图形分割成独立的图形,厚度。可以裁剪封闭的长方形。
6、将图样垂直方向作等分,然后将这些等分线垂直的画到刚才画的展开的长方形内。
矩形风管S弯面积计算:
1、R+弯头半径*1.57=弯头长度
2、弯头外径*3.14=弯头外径展开长度
以上就是“矩形风管S弯怎么制作”的相关介绍,了解以上内容。希望在您制作矩形风管S弯时有所帮助。
